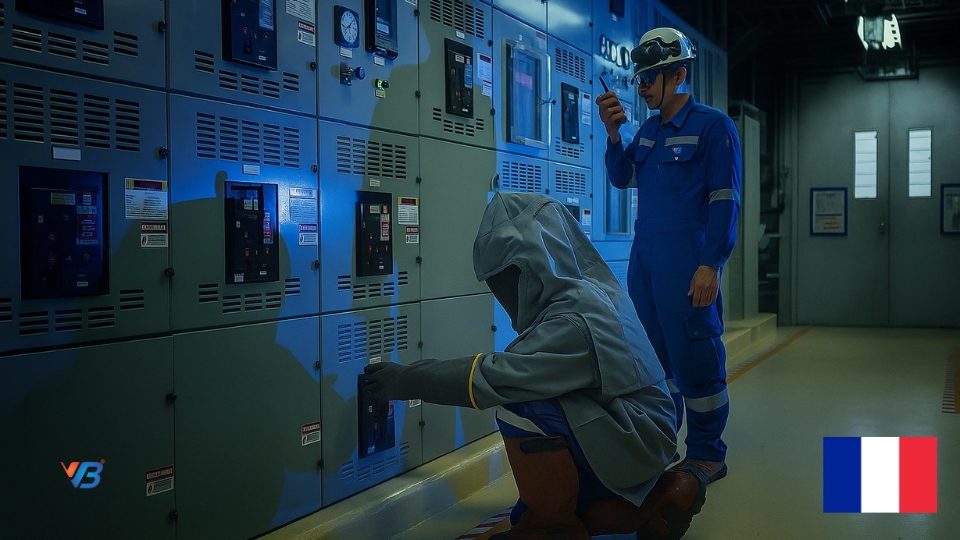

Expert en évaluation des risques d'arc électrique en France : solutions conformes aux normes NFPA 70E et IEEE 1584

Chez VB Engineering, nous sommes spécialisés dans la prestation de services complets d'évaluation des risques d'arc électrique, garantissant sécurité, conformité réglementaire et excellence opérationnelle. Nos évaluations sont réalisées conformément aux normes NFPA 70E-2024, IEEE 1584 et aux meilleures pratiques internationales, ce qui fait de nous un partenaire de confiance pour les industries françaises. De la collecte de données sur site à l'analyse énergétique des incidents et à la mise en place d'un label de sécurité, notre processus complet d'évaluation des risques d'arc électrique est conçu pour protéger les personnes, les biens et la productivité.

Pourquoi réaliser une étude sur les arcs électriques ?

Un arc électrique est une explosion électrique dangereuse qui peut provoquer des blessures graves, des dommages importants à l'équipement, des pertes de production et même des décès.

Une évaluation professionnelle des risques d’arc électrique permet de :

• Identifiez les dangers potentiels au sein de votre système électrique
• Minimiser les blessures au travail et les temps d'arrêt opérationnels
• Assurer le respect des règles de sécurité
• Déterminer l'EPI (équipement de protection individuelle) approprié
• Étiqueter l'équipement avec les limites de l'arc électrique et les niveaux d'énergie incidente

Portée de l'évaluation des risques d'arc électrique

Chez VB Group, nous réalisons des évaluations complètes des risques d'arc électrique conformément à la norme NFPA 70E, garantissant ainsi conformité et sécurité. Nos services couvrent une gamme complète d'activités, allant des inspections sur site aux études de réseaux électriques, en passant par le rapport final et la mise en œuvre sur site.

Notre méthodologie

Chez VB Group, nous suivons une méthodologie systématique et transparente pour garantir l'excellence technique et la sécurité de chaque projet. Notre processus intègre la collaboration entre clients et ingénieurs, combinant des évaluations des risques d'arc électrique sur site à une analyse technique approfondie des arcs électriques afin de garantir des résultats précis, exploitables et de haute qualité.

Nous organisons des sessions de formation sur site contre les arcs électriques pour informer l'équipe du client sur les principales conclusions, les mesures de sécurité contre les arcs électriques et les améliorations du système électrique.

Collecte de données et enquête sur place

Notre collecte de données sur site repose sur une approche systématique et numérisée. Nous commençons par une réunion de lancement conjointe impliquant toutes les parties prenantes afin d'harmoniser les attentes, de définir le périmètre et de définir les livrables. Cela ouvre la voie à une exécution fluide et efficace.

Notre équipe d'ingénierie prépare et soumet un calendrier de projet complet, précisant les étapes clés et les échéances. Le client confirme que le personnel requis sera disponible sur place pour participer aux visites du site et à la collecte de données.

• Collecte de données sur site avec documentation d'images
Nos ingénieurs visitent les installations pour recueillir des données critiques, notamment des images haute résolution, conformément aux directives de la NFPA.

• Numérisation des données
Toutes les données collectées sont systématiquement numérisées à des fins de tenue de registres, de validation et d'audits futurs.

Notre équipe utilise l'application mobile VB Tantra pour collecter toutes les données nécessaires au site et capturer les images des installations et des aménagements conformément aux exigences de la NFPA. Nos ingénieurs se rendent sur le site du client afin de recueillir des données détaillées, essentielles à l'analyse et à la rédaction de rapports.

Vérification des données et préparation des SLD - Contrôle qualité numérisé grâce à l'IA

Grâce à l'application mobile VB Tantra, toutes les données sont instantanément numérisées et téléchargées en toute sécurité vers des portails cloud, permettant un accès et une consultation en temps réel. Cette approche garantit un flux de travail simplifié et transparent, de la collecte initiale des données à l'analyse finale des arcs électriques.

Au départ, VB Engineering effectue une étude minutieuse du site dans ses installations françaises. Des ingénieurs qualifiés collectent les données essentielles du système électrique, telles que la tension des panneaux, les calibres des transformateurs, les réglages des disjoncteurs et les dimensions des câbles, ainsi que des photographies à des fins de vérification. À partir des données collectées et des images capturées, une équipe qualité dédiée vérifie et analyse les données pour garantir leur qualité grâce à l'IA. À l'aide des données approuvées par le contrôle qualité, nous développons des schémas électriques unifilaires (SLD) pour cartographier l'infrastructure électrique.

• Préparation du schéma unifilaire (SLD)
Nous développons des schémas de câblage précis à l'aide du logiciel ETAP, reflétant la configuration actuelle du système électrique. Les schémas unifilaires élaborés seront soumis au client pour examen et approbation.

• Modélisation des données dans ETAP
L'infrastructure électrique de l'installation est modélisée dans ETAP pour simuler les comportements et les conditions de charge en temps réel.

• Bâtiment de la bibliothèque de l'ETAP
Une bibliothèque OEM (Original Equipment Manufacturer) spécifique aux composants est créée dans ETAP, garantissant des simulations et des études de systèmes d'alimentation précises.

Une revue conjointe est effectuée pour vérifier l'exactitude et l'exhaustivité des données collectées et des schémas unifilaires. Le client examine et approuve le schéma unifilaire afin de garantir sa conformité avec le système actuel.

Modélisation du système électrique et analyse des risques d'arc électrique

Après la collecte des données sur site, y compris la capture d'images conformément aux exigences NFPA, toutes les informations sont rigoureusement vérifiées par l'équipe qualité de VB afin d'en garantir l'exactitude. Par la suite, les ingénieurs développent un modèle système complet à l'aide de logiciels standard, tels qu'ETAP, SKM, Cymdist, Easy Power ou d'autres outils privilégiés par les clients, afin de réaliser des études essentielles sur les systèmes électriques, notamment l'analyse des courts-circuits, la coordination des relais et les arcs électriques.

Études clés du système réalisées :

• Analyse des courts-circuits
Évalue les niveaux de courant de défaut dans l'ensemble du système pour identifier les dangers potentiels.

• Étude de coordination de relais
Une étude de coordination des dispositifs de protection, incluant une étude de coordination des relais, garantit que les dispositifs de protection tels que les relais et les disjoncteurs fonctionnent dans une séquence appropriée pour isoler rapidement les défauts électriques et réduire les dommages.

• Étude sur les risques d'arc électrique
Détermine les niveaux d'énergie incidente d'un arc électrique, les distances limites d'un arc électrique et les risques potentiels d'arc électrique pour le personnel, et calcule l'équipement de protection individuelle requis (EPI contre les arcs électriques).

Nous réalisons des audits techniques approfondis, des analyses d'arc électrique et des évaluations des systèmes électriques basées sur des données vérifiées. Ces études permettent de déterminer les courants de défaut électriques, les niveaux d'énergie incidente, les limites d'accès aux arcs électriques, les zones d'accès restreintes et limitées, les étiquettes d'avertissement d'arc électrique, les étiquettes de danger d'arc électrique et les exigences relatives aux EPI, garantissant ainsi une conformité totale aux normes européennes de sécurité électrique NFPA 70E, IEEE 1584 et CEI applicables.

Livrables et mise en œuvre de la sécurité

Une fois l'étude du système électrique et l'évaluation des risques d'arc électrique terminées, VB Engineering fournit un rapport détaillé et personnalisé, adapté aux opérations de l'installation, conformément aux exigences réglementaires françaises et internationales. Notre équipe compile les résultats et l'analyse des arcs électriques dans un projet de rapport structuré.

Examen de l'état de l'installation et recommandations en matière de sécurité et d'ingénierie

• Nous évaluons minutieusement l'état actuel de l'installation.

• Identifier les risques d'arc électrique, les non-conformités et les domaines d'amélioration.

• Fournir des recommandations correctives pour améliorer la sécurité et la fiabilité du système.

Livrables du rapport sur les arcs électriques :

• Un rapport détaillé sur les arcs électriques décrivant :

1. Évaluation du système électrique existant

2.Mesures de sécurité proposées contre les arcs électriques

3.Résultats de l'étude sur le système électrique et interprétation des données

Livrables du rapport sur les arcs électriques :

• Copies électroniques des étiquettes d'avertissement d'arc électrique pour affichage sur site.

• Définition des limites d'arc électrique et des limites d'approche pour des pratiques de travail sûres.

• Recommandations en matière d'EPI contre les arcs électriques basées sur l'analyse de l'énergie incidente.

Ce rapport comprend des schémas unifilaires, des tableaux des risques d'arc électrique (tels que les niveaux d'énergie incidente et les distances limites), la catégorisation des EPI requis et les paramètres recommandés des dispositifs de protection. VB prend également en charge l'impression et le placement des étiquettes, la préparation des permis de travail sous tension conformément aux protocoles NFPA 70E et propose des formations sur site pour les équipes internes. Cette solution clé en main favorise une solide culture de sécurité électrique, contribuant à minimiser les risques, à optimiser les opérations et à garantir la conformité réglementaire dans les environnements industriels ou commerciaux français. Une session conjointe est organisée pour discuter du projet de rapport, clarifier les questions et recueillir les commentaires. Des révisions sont apportées en fonction des commentaires des clients afin d'améliorer la précision et la convivialité.

Le rapport final est soumis, intégrant toutes les modifications et conclusions convenues. Le client approuve formellement le rapport final pour mise en œuvre. Dans le cadre des mesures de sécurité, des étiquettes d'avertissement seront générées et fournies pour être utilisées sur l'ensemble du site.
